Comment créer un PDF de plan d'étage avec mesures et dessins d'élévation de mur
Crée un PDF de plan d'étage avec mesures dans Home Planner : des plans en couleur, des statistiques de pièces, des dessins d'élévation de mur pour les cuisines et salles de bain, ainsi qu'une liste d'achats.
Un artisan demande un plan coté. Un cuisiniste veut un dessin de chaque mur, et ton partenaire souhaite connaître le prix des meubles. Un seul PDF de plan d'étage avec mesures issu de Home Planner répond à ces trois besoins. Tu choisis les pages dans une unique fenêtre, et l'application génère le fichier à partir de ton projet. Le rapport comprend un plan d'étage coloré de chaque niveau ou pièce, un tableau de mesures, des dessins d'élévation de mur pour les cuisines et salles de bain, ainsi qu'une liste d'achats pour les meubles placés.
La création du rapport PDF est gratuite sur iPhone, iPad, Android, Mac et Windows. Le PDF gratuit comporte un discret filigrane Home Planner ; PRO+ le supprime.
Avant de commencer
Tu dois disposer d'un projet Home Planner contenant au moins une pièce.
| Ce dont tu as besoin | Pourquoi |
|---|---|
| L'application Home Planner | Sur ton téléphone, ta tablette ou ton ordinateur. |
| Un projet avec des pièces | Le rapport est généré pièce par pièce à partir de ton plan d'étage. Dessine les pièces, importe un plan ou commence par prendre les mesures. |
| Types de pièces (pour les dessins d'élévation de mur) | Pour définir un type de pièce, sélectionne la pièce sur le plan 2D, puis appuie sur le bouton aux trois points › Informations › Type de pièce. |
| Des meubles avec leur prix (optionnel) | La liste d'achats et son montant total sont établis d'après les éléments placés dans les pièces. |
| Home Planner PRO, PRO+ ou PRO++ (optionnel) | PRO ajoute la page Plans techniques. PRO+ ou PRO++ ajoute le bloc PDF client et retire le filigrane. |
Créer un PDF de plan d'étage dans Home Planner
Tu peux créer le PDF de plan d'étage depuis le menu de partage de l'éditeur. Home Planner affiche la même procédure sur téléphone, tablette et ordinateur. Les noms en gras sont les noms originaux en anglais ; l'application les affiche dans la langue réglée sur ton appareil.
Ouvrir la fenêtre Exporter un PDF
- Ouvre ton projet dans Home Planner.

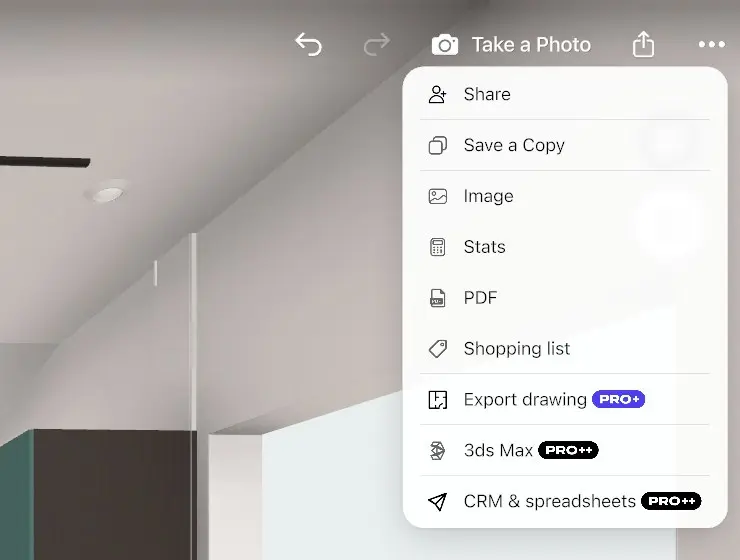

- Sélectionne l'icône de partage (un carré avec une flèche vers le haut) en haut à droite de l'éditeur ; sur un téléphone tenu à l'horizontale, elle se trouve sur le bord droit. Le menu d'exportation s'ouvre.
- Sélectionne PDF. La fenêtre Exporter un PDF s'ouvre. Tu ne vois pas l'icône de partage ? Quitte le mode Modifier les murs ou le mode photo en appuyant sur Terminé en haut à gauche.
Si le message Tu aimes le résultat ? s'affiche avec le bouton Débloque tous les éléments PRO, c'est que ton projet contient des meubles, portes ou fenêtres PRO et que tu n'as pas d'abonnement. Choisis une option :
- Passe à PRO et débloque pour les conserver.
- Tout supprimer et continuer pour les retirer et passer à la fenêtre Exporter un PDF. L'application te demande de confirmer.
- Ferme la fenêtre pour revenir à l'éditeur.
Choisir le contenu du PDF

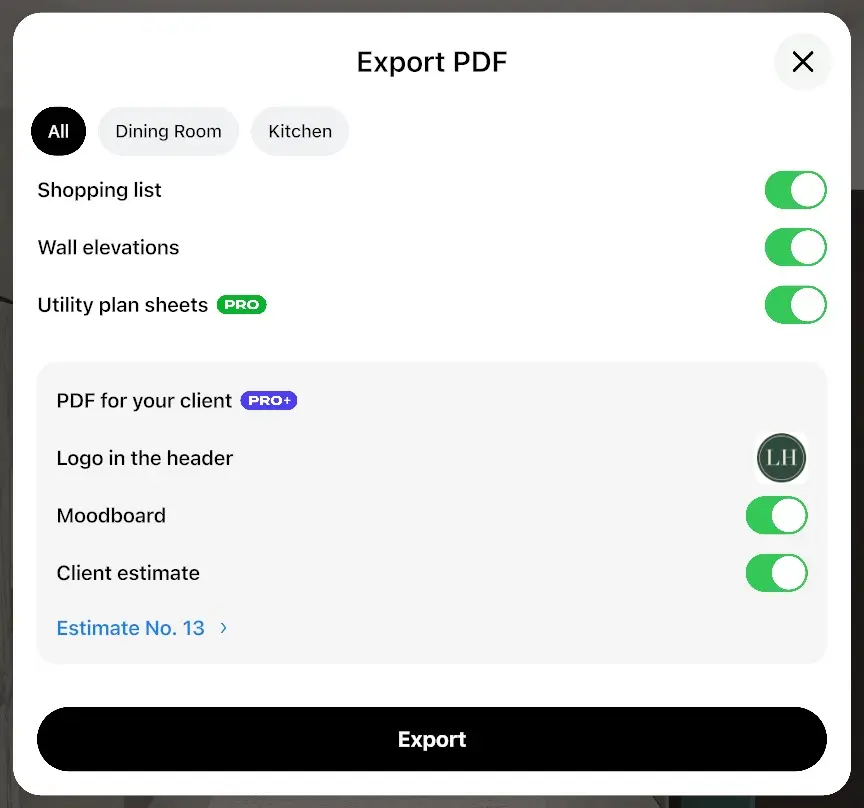

La fenêtre Exporter un PDF affiche un alignement d'onglets de pièces (lorsque le projet compte plusieurs pièces), les pages du rapport et le bloc PDF client.
- Dans les onglets en haut, sélectionne Tout pour le projet entier, l'onglet d'un étage pour un seul niveau, ou l'onglet d'une pièce pour une pièce précise. La fenêtre s'ouvre sur la pièce ou l'étage actuellement ouvert dans l'éditeur.
- Active ou désactive les pages (voir le tableau ci-dessous). Home Planner mémorise ton choix pour ce projet, et tout nouveau projet reprendra cette dernière sélection.
- Sélectionne Exporter.
Si le projet comprend au moins deux pièces, le PDF est regroupé par pièce : chaque pièce possède sa propre section comprenant son plan, ses mesures, ses élévations et sa liste d'achats.
| Ligne dans Exporter un PDF | Ce que la ligne ajoute |
|---|---|
| Liste d’achats | Les meubles et la décoration présentés dans les pièces, accompagnés des visuels, des prix individuels et du montant total. |
| Dessins d'élévation de mur | Un dessin de face de chaque mur faisant apparaître les meubles et les repères de dimensions. Cette option s'affiche quand le projet comporte au moins une pièce de type Cuisine ou Salle de bain, ou lorsqu'il n'y a qu'une seule pièce. |
| Plans techniques (PRO) | Un plan en noir et blanc comportant les cotes comme première feuille. Sans l'abonnement PRO, cette ligne ouvre l'offre d'abonnement ; tu peux créer le rapport sans cette option. |
| PDF client (PRO+) | Ton logo dans l'en-tête, un plan de tendance pour chaque pièce et ton devis client. |
Sans PRO+, n'importe quelle ligne du bloc PDF client ouvre l'offre PRO+ ; la ligne s'active une fois l'achat effectué.
Enregistrer ou partager le PDF
- Patiente pendant que Home Planner indique Exporter en PDF en précisant l'étape en cours. Un vaste projet composé de nombreuses pièces demande plus de temps.
- Dans la fenêtre qui apparaît, enregistre le fichier ou envoie-le. Sur Android, le menu de partage de ton téléphone s'ouvre : choisis une application de messagerie, un client e-mail ou un service de stockage en ligne. Sur iPhone et iPad, sélectionne l'emplacement où enregistrer le fichier ; pour l'envoyer, ouvre-le dans Fichiers puis sélectionne Partager. Sur Mac et Windows, choisis directement un dossier de destination.
Le fichier est nommé d'après le projet, l'étage ou la pièce, suivi de « Rapport complet », par exemple « Mon appartement - Rapport complet.pdf ». Chaque exportation d'un même projet portant le même nom, pense à renommer tes fichiers avant d'en envoyer plusieurs.
Que contient le PDF de plan d'étage ?
En exportant une cuisine avec toutes les options activées, tu obtiens le plan coloré de la Cuisine accompagné des dimensions des murs, son tableau Mesures, un dessin de face de chaque mur de la cuisine ainsi que la liste d'achats avec les prix. Deux sections figurent systématiquement dans chaque rapport :
| Section | Ce que tu vois |
|---|---|
| Plan d'étage coloré | Un plan en couleur et meublé de chaque étage comptant plusieurs pièces, ainsi qu'un plan pour chaque pièce. Le plan indique son échelle (par exemple Échelle 1:50), avec une barre d'échelle et la mention « Imprimer à l'échelle 100 % ». Si l'option Plans techniques est désactivée, les dimensions des murs sont imprimées directement sur les plans de pièces. |
| Mesures | La superficie, le périmètre, le volume, les murs avec et sans ouvertures, le nombre de portes et de fenêtres, ainsi que d'autres statistiques sur la pièce. |
La section Mesures utilise les unités définies dans Home Planner (système métrique ou impérial). Tu as plutôt besoin d'un fichier CAD ? Convertis le plan en DWG ou DXF. Pour chiffrer l'ensemble des travaux à partir de la liste d'achats, consulte comment estimer le coût des travaux à partir d'un plan d'étage.
Conseils pour obtenir un PDF de plan d'étage bien clair
Pour obtenir un rapport clair, veille à nommer et typer correctement tes pièces, et à réaliser un aménagement complet dans Home Planner.
- Attribue un nom et un type à chaque pièce. Le rapport réutilise ces noms comme titres de section.
- Vérifie la longueur des murs sur le plan 2D avant de lancer l'exportation. Le PDF imprime les dimensions exactement telles qu'elles figurent sur ton plan.
- Désactive la Liste d'achats lorsque le destinataire n'a pas besoin de connaître tes prix, comme un artisan ou un acheteur potentiel de l'appartement. Laisse-la activée pour discuter du budget à la maison.
- Pour prendre des mesures sur papier, imprime à l'échelle 100 % et fie-toi à la barre d'échelle du plan. Le PDF est au format Lettre si ton appareil est réglé sur la région États-Unis ou Canada, et au format A4 partout ailleurs.
- Les pages sont générées sous forme d'images : pour modifier leur contenu, ajuste ton projet puis génère à nouveau le PDF.
Tu envoies des PDF à des clients dans le cadre de ton activité de designer ? Avec PRO+, le document peut aussi intégrer ton logo, un plan de tendance pour chaque pièce et ton devis client : découvre Home Planner pour les professionnels.
